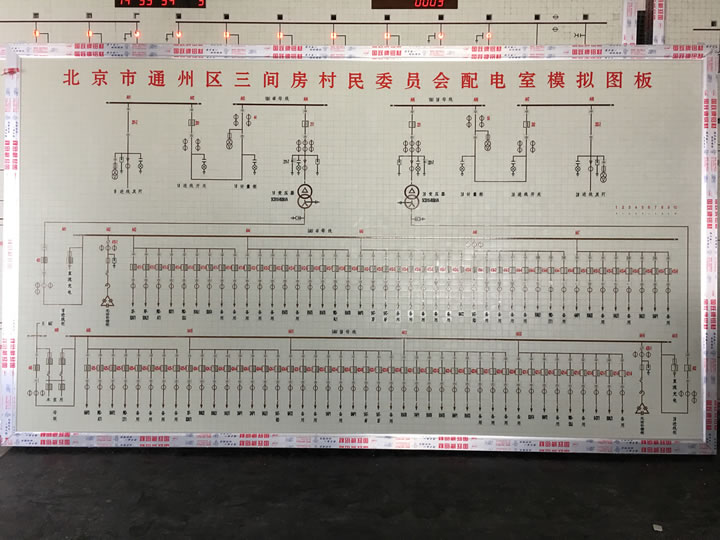

配電室模擬屏屬于電力設備的一種，其在調度室、變電所及變電站內 應用較為廣泛，而 且是這些地方必須備配的設備。應用配電室模擬屏可以 有效的防止誤損傷的發生，通過 配電室模擬屏可以在操作前進行模擬演示。配電室模擬屏上有電氣主結構圖，利用演示的手柄 和指示設備狀態的 指標來在操作前進行演示，可以有效的確保操作的正確性。同 時通 過配電室模擬屏還能夠?qū)崟r對現場設備的運行狀態進行掌握。配電室模擬屏上顯示現場設 備的運行情況，可以更便于值班人員直觀、全面的對系統設備運行狀況進行掌控 ，及時發現問題并進行處理，避免重大事故的發生。

我公司配電室模擬屏優點：

1、屏面整體美觀大方，色彩協調 屏面模塊材料采用高性能的PP O工程塑料壓制而成 ，阻燃性 能好、不變形、不褪色

2、屏面中的文字及符號均采用凹 形仿真雕刻或電腦印刷，字體 任選，美觀整潔， 更換性強

3、經電腦雕刻后注塑成各種凹形線槽母線及線路的線條采用模壓方式 模壓凹進部 分不很過1MM，進部 分為圓弧形，可防積灰塵

4、填涂所選用的原料具有附著力強不脫落、不掉色、無紋、色澤艷麗等特點。模 塊側面不流漆，不褪色，與電器元件拼裝精密

5、屏架采用冷軋板制作，內外均做除銹工藝處理后，上防銹漆烘烤，靜電噴涂。外觀涂膜平整色澤一致，無反光、無氣孔、無沙眼毛刺。屏架做安全接地處理，并在接地處設置明顯標志.

配電室模擬屏的防誤操作

配電室模擬屏通過操作模擬可以知道每一步操作的結果，當操作違反倒閘操作規則、造成設備過載、變電所失電時，立即給出告警信息，為調度員操作增加一道安全保障。具體實現方法如下： 　　

一、為了實現配電室模擬屏防誤操作功能，需要進行網絡拓?fù)浞治龊统绷饔嬎悖绷饔嬎阌芯W(wǎng)絡參數和負荷、電源的有功、無功和平衡節點（母線）電壓。 　　

二、操作方法和模擬圖基本一致，電網圖中開關、刀閘狀態由調度員人工修改并自動保存，在按“系統初始狀態”按鈕后即可恢復到已保存的系統狀態。調度員每一步模擬操作立即自動執行潮流計算和誤操作判斷。

配電室模擬屏的參數設置

配電室模擬板常被廣泛的使用于配電室中，有許多送變電公司也經常可見面積較大的配電室模擬板，特別是項目部中經常可見裝置著光電效果的小型配電室模擬板，由于配電室模擬板具有防止電力出現問題的作用，因此許多電力公司都喜歡使用配電室模擬板來為工作進行指示。 　　

首先，不同的電力公司工作人員的工作狀態都不一樣，如果工作的地點沒有一幅較清淅的配電室模擬板展示，一些重要的工作就容易被忽視，配電室模擬板可以減少電力公司技術人員的失誤操作，防止電力工作中產生各種各樣的問題，清淅醒目的配電室模擬板是項目部有效的保護措施，經常瀏覽配電室模擬板能較好的控制工作的責任感，使技術人員的工作投入更專注。 　

　其次，配電室模擬板的設計也講究參數的設置，目前各監控均可觀看到許多配電室模擬板架構圖，配電室模擬板可以實現多種參數的運行狀態的調整，對那些被控制的系統，能比較好的起到顯示和操作轉變?yōu)楹唵蚊髁说目刂七^程，因此配電室模擬板在一些調度室內產生著非常大的影響力，一些調度人員經常都要靠配電室模擬板來歸劃完成各種指標和計劃任務。 　

　配電室模擬板的運行狀態相對重要，如果數據都是一成不變的運行，監控室內的配電室模擬板就不能較靈活的進行調整參數，特別是一些天數對配電室模擬板的構成來說，起著非常重要的作用，只有根據客戶要求裝置成的配電室模擬板才能較好的起到展示的作用。

配電室模擬屏故障系統排除

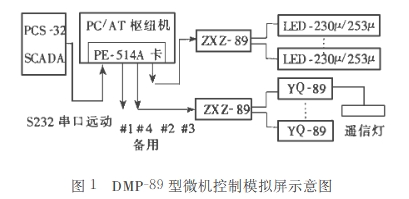

系統簡介 1、 系統硬件配置圖 DMP-89型微機控制配電室模擬屏的主機（通信樞紐 機）通過串口與自動化 PCS-32實時系統連接?獲取 遠動的實時信息?通過格式轉換?將其實時上屏顯 示。主要配置見圖1。

PCS-32：電網實時監控系統?負責向配電室模擬屏提 供實時數據。

PC／AT 樞紐機：接收遠動信息?處理后轉發給 配電室模擬屏。

PE-514卡：安裝于微機上的功能擴展卡?附帶 1拖4串口?其中：1號口為遠動接收口；2號口為遙 信輸出口；3號口為遙測輸出口；4號口為備用口。 在此卡上?有4片 FT-1488和4片 FT-1489芯片分 別負責數據的收發。

ZXZ-89：總線轉接盒?完成信號的并行工作?驅 動遙信驅動盒 YQ-89。

2、樞紐機和 SCADA 系統通信方式

采用問答式通信方式。報文相應分為三類：命 令報文、數據報文和應答報文。其中?命令報文用于 各控制層之間的傳遞?建立通信鏈路；數據報文用于 雙方的信息交換；應答報文用于雙方的信息同步和 數據校驗。

兩機之間的通信進程相應分為三個階段。

2.1 建立鏈接階段

由樞紐機（設為 A 機）首先向 SCADA 主機（設 為 B 機）發出通信鏈路請求并等待 B 機回答?如果 B 機收到鏈路請求后發現本方的工作方式正常?則向 A 機回送肯定回答?由此雙方進入數據傳輸階段。 如果 A 機發出請求后?在設定的時間間隔內得不到 B 機回答（不管肯定回答還是否定回答）?則在此間 隔過后判定本次請求無效?間隔某設定時間后?重新 發送此請求?直至得到肯定應答。

2?2 數據傳輸階段

A 機接收到 B 機對建立鏈路的肯定應答后?開 始向 B 機召喚數據?此時 B 機將需要傳送的數據組 織為若干個數據包并發送?接收方收到并經檢查沒 有錯誤后?則發出肯定回答表示正確接收?并進行下 一組傳送。在數據傳送過程中?接收方如果發現數 據出錯?則初始化鏈路重新傳輸。

2?3 拆鏈階段

當通信一方多次自檢狀態不準確?則結束通信? 由會話管理程序拆除鏈接。

3 故障表現

（1） 模擬盤上遠動信息全部消失?遙測全部顯 示為0?遙信燈呈隨機亮滅態。

（2） 檢查通信樞紐機屏幕上的操作界面顯示正 常?但執行某項功能時?機器反應很慢。

（3） 檢查 SCADA 系統發送接口?發送子進程 正常運轉。

（4） 檢查 SCADA 至樞紐機的通信線路轉接 頭?連接良好。

（5） 用邏輯表筆在轉接頭位置測量?接頭兩側 均沒有信號電平變化。

（6） 重新啟動樞紐機上的接收程序?程序能按 正常步驟啟動?直至出現操作界面。但仔細觀察發 現?微機屏幕上的時鐘顯示?在操作界面出現前瞬間 變得遲緩?而當退出此軟件環境后?時鐘雖然恢復正 常?但程序運行期間的時鐘延緩并未得到補償。

4 故障分析與解決

（1） 當樞紐機上的接收軟件和PCS-32系統上 的發送進程正常啟動后?用邏輯筆在 PE-514卡的 輸出口及接收口均測量不到信號電平變化?說明雖 然 PCS-32系統上的發送進程運轉良好?但由于接 收不到樞紐機上發出的建立鏈路信號?所以在未建 成通信鏈路前不發送任何信息。初步將故障范圍確 定在樞紐機的軟件部分或PE-514卡的硬件部分。

（2） 當樞紐機上運行接收軟件時?界面顯示的 時鐘時間遲緩。導致此現象一般有兩種情況：一是 雖然機器時鐘正常?但由于機器 CPU 負荷太高?結 果造成顯示遲緩；另外可能由于軟件的原因造成機 器時鐘本身的遲緩。根據接收軟件停止后?所延誤 的時鐘時間并未得到補償這一現象?可以斷定是后 一種情況。由此可以初步斷定程序申請了時鐘中 斷?在占用此中斷期間執行了某些任務?當任務執行 不正常時導致時鐘占用過長?造成時鐘的延緩。

（3） 利用 T urbo C 語言環境調出其主程序?檢 查所有調用時間中斷程序段?發現在系統啟動初始 化鏈路階段?系統首先調用時間中斷?然后以18次／ s 的速度向 SCADA 發送請求建立報文?如果在3 s 之內沒有收到對方的回答?則判斷通信鏈路出現問 題?然后歸還中斷。在間隔5s 后?重復上述步驟直 到建立連接。如果長時間連接不上?中斷程序占用 時間過長?就有可能造成時鐘的明顯延緩。

（4） 利用 T urbo C 中的調試功能跟蹤程序?確 認接受軟件的確成功地通過PE-514卡的輸出端口 向 PCS-32系統發出了建立鏈路的請求。由此可以 初步斷定故障可能出現在 PE-514卡上。將遠動信 息接收串口的 T X （發送針）和 RX （接收針）連接起 來?然后由通信樞紐機向該串口發出信號?發現接收 不到任何返回信息。

由此可判定?問題出現在 PE-514卡上。分別 將此卡上的1488芯片和1489芯片從插座上取下進 行邏輯檢測?發現其中一塊1489芯片出現故障。更 換后?將遠動信息接收串口的發送針和接收針再次 連接起來?當通信樞紐機向串口發出信號時?機器接 收到了相同的返回信號?斷定此處故障已經排除。

重新啟動系統?通信樞紐機和 PCS-32系統迅 速建立起連接并恢復了雙方通信?此時操作界面上 的時鐘顯示也恢復正常。
