《電力安全工作規程》中明確規定，變電站的倒閘操作前,應先在模擬圖上進行核對性模擬預演無誤后，再進行操作。模擬屏應能真實地反映現場設備的實際運行狀態，使運行操作人員對站內的一次系統運行方式一目了然，同時在倒閘操作中能進行模擬預演,確保在實際操作中的正確性。

變電站模擬屏的重要性

變電站模擬屏可以模擬電力系統在各種運行情況下的工作狀態，包括電壓、電流、功率等參數的變化。通過對電力系統的模擬分析，可以及時發現電力系統中存在的問題，避免電力系統出現故障，提高電力系統的可靠性和穩定性。

變電站模擬屏可以實時監測電力系統中的各種參數，在電力系統出現故障時能夠快速響應并采取相應的措施，電力系統的正常運行。通過變電站模擬屏的實時監測，可以有效地減少電力系統的停機時間，提高電力系統的運行效率。

變電站模擬屏可以預測電力系統出現故障的可能性，并提供相應的解決方案。通過對電力系統進行模擬分析，可以及時發現電力系統中存在的問題，預測電力系統出現故障的可能性，提前采取相應的措施，避免電力系統的故障對社會造成不必要的影響。

以往，變電站都采用微機防誤裝置，配有獨立的五防模擬屏。但近幾年根據典型設計的要求新建的 35 kV 及以下變電站都使用成套開關柜采用電氣閉鎖、電磁閉鎖及機械閉鎖相結合的防誤形式,不再使用微機防誤裝置。變電站采用的是傳統馬賽克模擬屏。隨著變電站數量的不斷增加，普通馬賽克屏本身的局限性使其在使用和管理上的問題更加突出，存在著很大的安全隱患。

普通馬賽克模擬屏存在的問題及原因分析

1)因普通馬賽克模擬屏無強制模擬和鑰匙鎖定功能，存在運行人員不在屏上模擬就去操作的可能。微機五防中的開關操作采用的是電編碼鎖，必須通過模擬預演后將操作步驟傳輸?shù)诫娔X鑰匙中才能進行操作。而成套開關柜中的開關采用的是一把鑰匙配一把鎖的閉鎖方式，開關操作鑰匙就掛在模擬屏相應的回路上，有些運行人員圖省力,沒有進行模擬預演就拿著鑰匙去操作，使拿錯鑰匙的概率大大增加，同時也增加了誤操作的可能性。


2)因普通馬賽克模擬屏無狀態強制閉鎖功能，存在運行人員隨意改變模擬屏狀態的可能，或者在倒閘操作結束后沒有使模擬屏一次接線與現場的設備狀態一致。在微機防誤裝置中，用于操作的電腦鑰匙在全部操作完成后具有回傳的功能,可確保將實際接線方式與模擬屏的接線方式保持一致,不受外界影響。而現在的普通馬賽克模擬屏上的狀態只能由運行人員來改變，如果一時疏忽忘了設置狀態,就造成與現場的實際接線方式不一致,這將直接影響到運行人員的正常操作,存在很大的安全隱患。

3)普通馬賽克模擬屏無鑰匙強制歸位功能存在運行人員操作結束掛錯鑰匙的可能。如果有3條線路都是從運行改為冷備用,那么在操作結束后,如不仔細核對鑰匙上的小銘牌,就很容易將鑰匙掛錯地方。一旦發生就已留下安全隱患。

4)普通馬賽克屏模擬設備無變色變位雙重功能,僅有兩種顯示方式:一種是采用斷路器、隔離開關分合位置變位的方式;另一種是采用斷路器、隔離開關燈光顏色變化的方式。分合變位的方式不醒目，不能讓人一目了然;燈光變化的方式雖然直觀清晰，但有些變電站是單電源，當在檢修時要求全站停電，會出現因沒有燈光而無法模擬狀態的情況。

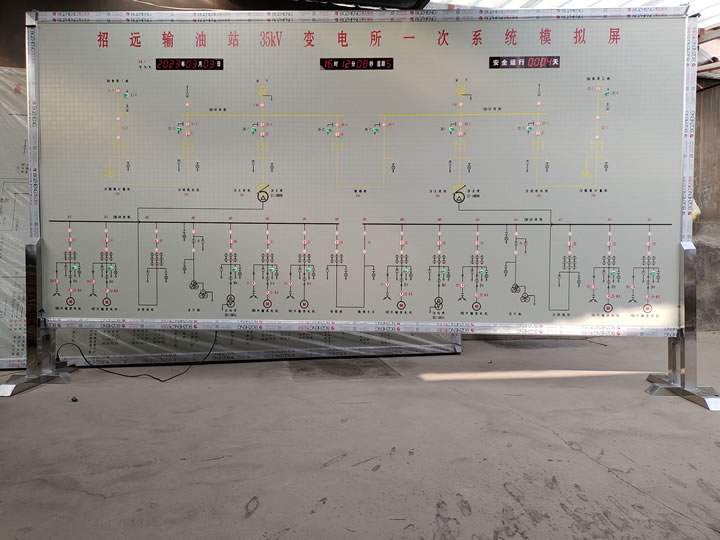

改進型智能模擬屏介紹

針對目前普通馬賽克模擬屏在實際使用中所存在的問題，我們制造了改進型智能模擬屏。改進型智能模擬屏解決了普通馬賽克模擬屏存在的各種問題


1)增加強制模擬和匙鎖定功能。在模擬屏上安裝“模擬/鎖定”切換開關,該開關只能用專用鑰匙切換操作。在“鎖定”狀態時,任何對屏上的模擬設備改變狀態，系統均不予執行，同時會發出聲光報警提示?，F(xiàn)模擬屏上每個開關均設有電子鎖，該電子鎖能可靠鎖住開關操作鑰匙,要取出開關操作鑰匙，必須把“模擬/鎖定”切換開關切換到模擬位置,模擬操作后鑰匙會自動彈出。例如模擬某一開關從運行改為熱備用時，只有將該模擬開關拉開后，其旁邊的操作鑰匙才能彈出，否則操作鑰匙被鎖定無法拔出,起到了強制模擬和鑰匙鎖定的功能，也實現了狀態強制閉鎖的功能。


2)增加鑰匙強制歸位功能。運行人員在操作結束后，如果未將操作鑰匙放入模擬屏上相對應的電子鎖孔，就把“模擬/鎖定”開關切換至“鎖定”位置，系統會發出聲光報警提示。電子鎖與鑰匙采用一一對位關系，如果鑰匙放錯，電子鎖將不會鎖住鑰匙，如果此時“模擬/鎖定”開關切換至“鎖定”位置，會因電子鎖沒鎖住鑰匙而發出聲光報警，只有在鑰匙放入對應的鎖孔并可靠鎖住后，方可將“模擬/鎖定”開關切換至“鎖定”位置。這避免了運行人員操作結束后掛錯鑰匙的可能,為下次操作消除了隱患。

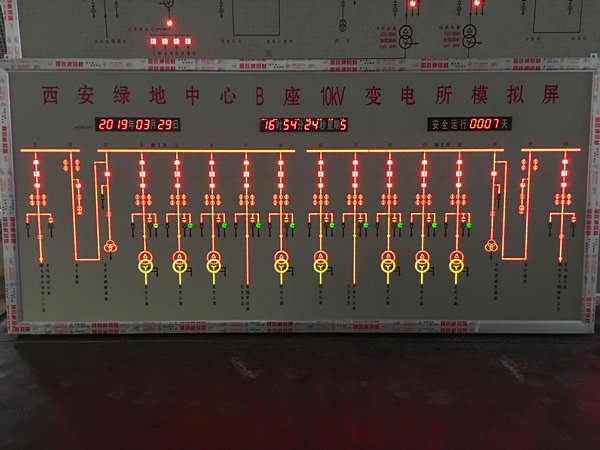

3)增加設備狀態變色變位雙重顯示功能現模擬屏的設備狀態采用燈光變色顯示和手柄位置雙重指示，紅色表示斷路器、隔離開關在合上位置、小車在工作位置;綠色表示斷路器、隔離開關在斷開位置、小車在試驗位置;橙色表示小車在倉外。燈光源采用 LED 芯片，具有能耗低壽命長的特點。當出現全站失電時，模擬屏還可進行模擬操作,由手柄指示設備狀態。一旦電源恢復,燈光自動根據手柄位置亮出所對應的顏色。

變電模擬屏常規操作流程

一、準備階段

1. 確認操作目的和任務：操作前應充分了解本次操作的目的和任務，了解操作過程中可能出現的風險和問題。
2. 檢查模擬屏設備：檢查模擬屏的各項設備是否正常，包括控制手柄、開關、指示燈等。
3. 學習操作規程：學習并掌握變電模擬屏的操作規程，了解操作過程中的注意事項。
4. 準備工具：準備好操作過程中可能使用的工具，如螺絲刀、鉗子、扳手等。

二、模擬操作階段

1. 確認操作順序：按照操作規程確認操作順序，一步一步進行。
2. 模擬操作：根據操作任務，模擬相應的操作步驟，如開關設備的分合閘操作、負荷開關的操作等。
3. 檢查設備狀態：在每一步模擬操作后，應檢查相關設備是否正常工作，如開關是否正常分合、設備是否有異常聲音等。

三、監測階段

1. 監測設備狀態：在模擬操作過程中，應密切關注設備的狀態，如電壓、電流、功率等參數是否正常。
2. 記錄數據：對重要的數據和現象進行記錄，為后續分析提供依據。
3. 分析數據：根據記錄的數據，分析設備的運行狀態和性能，發現問題及時處理。

四、故障處理階段

1. 識別故障：在模擬操作或?qū)嶋H操作過程中，如發現設備故障或異?，F(xiàn)象，應立即識別故障類型和原因。
2. 采取措施：根據故障類型和原因，采取相應的處理措施，如更換故障部件、調整設備參數等。
3. 匯報并記錄：將故障處理過程和結果匯報給相關人員，并做好記錄，以便后續查閱和分析。

五、結束操作階段

1. 清理現場：在操作結束后，清理現場，將工具放回原位，確?，F(xiàn)場整潔。
2. 檢查設備：在操作結束后，對設備進行檢查，確保設備無損壞、無異常。
3. 關閉電源：在確認設備無異常后，關閉電源開關，確保設備安全關閉。
