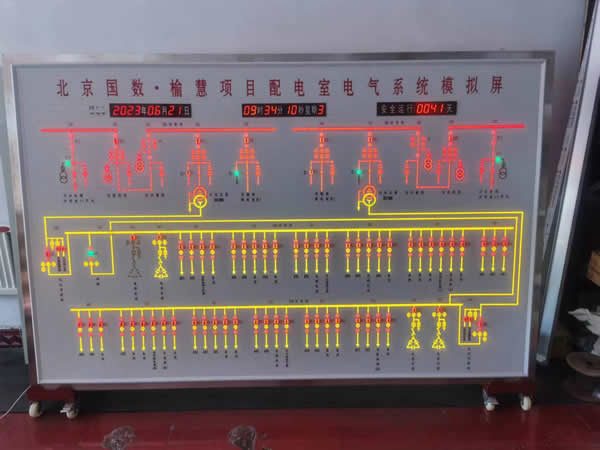

模擬屏技術在電網調度中心、發電站、變電站、廢水處理設施、市政供水、交通管理、建筑自動化、煤炭化工、交通運輸?shù)缺姸囝I域得到了廣泛的應用。它們的主要作用是集中實施監控、測量操作、展示信號狀態以及提供故障報警功能。根據不同的功能需求，模擬屏可被劃分為電力系統的調度模擬接線屏、工業生產過程的流程控制屏、信號指示屏以及控制操作屏。

一、模擬屏設計原則
設計理念：
模擬顯示屏系統采納了基于分布式智能控制的電腦技術。
該系統的控制方法和技術規格都遵循了較新的模擬顯示屏驅動和顯示技術的國家標準DL/T631-1997，并在此基礎上進行了優化與提升，以滿足較新的功能和性能要求。屏幕上展示的電氣元件圖案和連線遵守了電力系統圖形符號的國家標準GB4728系列的相關規定。而這些元件和連線的顏色編排則依照JB611-84標準中關于不同電壓等級的顏色劃分執行。至于屏架的主要部件，其加工和裝配質量遵從GB1958的標準規定。此外，屏架的基礎尺寸也符合GB3047規定的系列標準尺寸要求。

二、塑料模塊

整個顯示面是由尺寸為25mm x 25mm 和 50mm x 50mm 的活動式馬賽克塑料模塊拼接構成的，這些模塊均為防火材料，并全部使用了進口的PPO或ABS高強度、抗老化工程塑料制造。模塊的顏色采用了國際流行的灰色調。

電壓等級的模擬線條和圖形符號是通過模具壓制一體成型的，使用進口的亞光漆進行噴涂和烘烤處理，使得線條和圖形的色澤均勻且清晰可辨，易于相互替換和簡便拼裝。文字部分則是通過電腦雕刻技術制作，具有強烈的立體感。

地理結線屏、污水處理顯示屏和工業流程顯示屏等，都是由多種顏色的塑料拼接完成的，圖案栩栩如生，表面平滑光潔，且具有良好的色彩保持性和抗變形特性。

三、屏架結構形式


屏架結構由經過冷軋工藝的鋼板制成，通過酸洗、磷化和除銹等表面處理工藝后，進一步涂上防銹漆并經過烘烤固化，較后施以靜電噴涂工藝，呈現出國際流行的灰色調。屏架的外觀涂層平滑無瑕，保持了顏色的均勻性，不會產生反光、氣孔、砂眼、裂痕或銹斑等缺陷。每個屏架單元之間都能確保電氣元件的可靠連接，并配備了符合安全標準的接地裝置，接地點處明確標記有接地標志。

屏架的表面顏色默認為淺灰色或電工專用的灰色，客戶亦可自選顏色或選擇用鋁塑板進行裝飾。屏架的標準尺寸設定為寬度800mm、深度550mm，但也可以根據客戶需求進行定制。高度通常由用戶指定。模擬屏四周的邊框尺寸設計為頂部邊框100mm、左右邊框各100mm寬，底部邊框則設為高500mm。

四、屏面結構形式

模擬屏屏面采用的是可移動式嵌入積木式模塊，其配色遵循國際主流的灰色趨勢。所有的線條設計為圓弧形凹槽，深度保持在不很過1mm，其中主線條寬度為7mm，分支線條寬度為3.5mm。單個模塊的表面公差控制在0.1mm以內，模塊間的縫隙同樣不很出0.1mm，而在1000mm x 1000mm 的測量范圍內，鑲嵌屏面的平整度公差應保持在2mm以內。

多種類型的表顯示器（如數碼顯示器），狀態指示燈、名稱標志燈（如廠牌燈）、條形燈、開關和操控組件都設計為可以直接嵌入屏面，這樣不僅安裝起來方便，還保證了靈活性和穩固性。

五、系統構成

1.屏架

2.屏面

3.TN2002-CB智能通訊盒
4.TN2002-YXDB 智能遙信驅動盒
5.安全運行綜合儀
6.LED顯示器
7.燈光顯示元器件
8.屏控機(選配)
